Cos'è un alimentatore vibrante a canale? Struttura e protezione dall'usura spiegate

Se lavorate nel settore minerario, dell'estrazione in cava, della lavorazione dei minerali, della metallurgia o della movimentazione di materiali sfusi, probabilmente vi siete affidati a un alimentatore vibrante per mantenere un flusso costante di materiale da silo, trombe o cumuli verso frantoi, vagli e apparecchiature di cernita a valle. Tra i modelli di alimentatori più comuni, l'alimentatore vibrante a canaletta si distingue per le applicazioni pesanti e abrasive, dove l'urto e l'usura da scorrimento logorano rapidamente le normali apparecchiature di alimentazione.

In VRV, progettiamo alimentatori vibranti a canaletta motorizzati basati su una verità fondamentale: la protezione antiusura non è una soluzione universale. Zone diverse all'interno della canaletta sono soggette a schemi di usura completamente differenti, ed è per questo che la nostra configurazione a doppio rivestimento separa la protezione dagli urti da quella dal trasporto.

Come funziona un alimentatore vibrante a canaletta

Un alimentatore vibrante a canaletta utilizza due motori di vibrazione come fonte di eccitazione. La rotazione sincronizzata dei blocchi eccentrici all'interno dei motori crea una forza di eccitazione lineare e direzionale. Questa forza spinge l'intera canaletta a compiere vibrazioni alterne piccole e rapide.

Il minerale sfuso, gli aggregati o il materiale granulare all'interno della canaletta si sollevano e scorrono ripetutamente in avanti a ogni ciclo di vibrazione. Gli operatori regolano facilmente la portata di alimentazione tramite inverter di frequenza, abbinando la velocità di alimentazione alla capacità del circuito di frantumazione e vagliatura.

A differenza dei feeder a nastro, non vi è alcun nastro flessibile da strappare o allungare. A differenza dei feeder a vite, non vi è alcun rischio di blocco con particelle di roccia grandi e taglienti. Questo semplice layout meccanico rende l'alimentatore vibrante a canaletta ideale per il funzionamento continuo 24 ore su 24, 7 giorni su 7, in ambienti di lavorazione mineraria difficili.

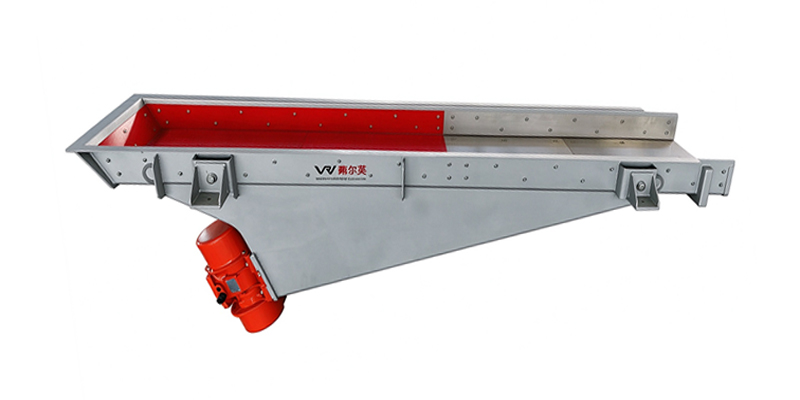

Struttura principale di un alimentatore vibrante a canaletta motorizzato

L'intera macchina può essere suddivisa in quattro gruppi principali:

1. Canaletta di alimentazione: Il canale aperto in cui transitano i materiali. Costituisce la spina dorsale strutturale e sopporta l'impatto diretto del materiale e l'abrasione.
2. Motore a vibrazione: L'unità di eccitazione montata sotto il corpo della canaletta, che fornisce una forza vibratoria controllata.
3. Staffe di sospensione / supporto: Occhielli e sedi di base per il montaggio sospeso o l'installazione a pavimento.
4. Gruppo molla di ammortamento: Isola le vibrazioni dalle fondamenta dell'edificio o dalle strutture di supporto in acciaio e stabilizza l'ampiezza di marcia.

La parte più critica per la manutenzione non è il telaio o il motore, bensì il sistema di rivestimento sostituibile imbullonato all'interno della canaletta.

Protezione antiusura: Il nostro design a doppio rivestimento (Rivestimento indurito + Rivestimento in acciaio antiusura)

La maggior parte dei feeder vibranti standard è rivestita con un solo grado di piastra antiusura su tutta la canaletta. Ciò crea un compromesso: o si spende troppo per il riporto di duro su tutte le aree con leggera usura da scorrimento, o si installano rivestimenti in acciaio generici che si guastano rapidamente nella zona di ingresso ad alto impatto.

Il nostro layout ottimizzato risolve questo squilibrio:

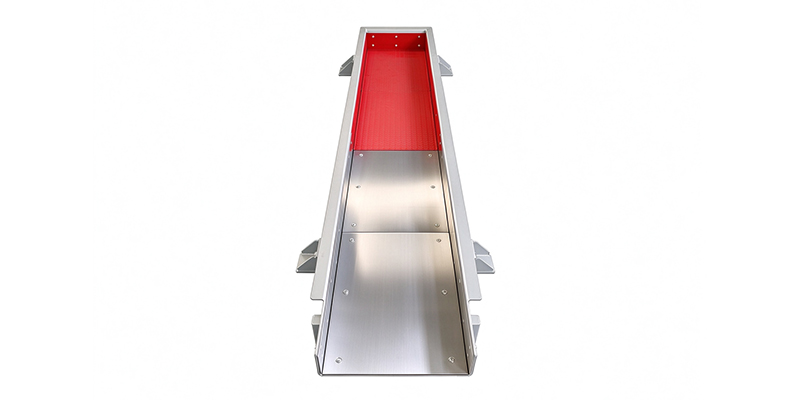

• Rivestimenti rossi induriti: Installati nella zona di impatto del punto di caduta del materiale. Il riporto di carburo di cromo gestisce i forti impatti puntuali e l'abrasione da scriccatura di minerali taglienti e grossolani e roccia frantumata. Questa zona subisce l'impatto principale del materiale in caduta, quindi i rivestimenti induriti prolungano drasticamente gli intervalli di manutenzione in questo punto.
• Rivestimenti in acciaio antiusura argentati: Disposti lungo la sezione di trasporto a valle. Questa area è soggetta a un costante attrito da scorrimento piuttosto che a forti impatti. L'acciaio antiusura di qualità superiore offre una stabile resistenza all'abrasione a un costo più ragionevole rispetto a una copertura completa di riporto duro.

Tutti i rivestimenti sono sostituibili mediante bulloni. Quando vengono raggiunte le soglie di usura, le squadre di manutenzione sostituiscono le singole piastre senza rimuovere l'intero corpo del feeder. Ciò riduce i tempi di inattività e diminuisce le spese operative a lungo termine.

Applicazioni tipiche

Questo tipo di alimentatore vibrante a canaletta è adatto a materiali sfusi ad alta abrasione tra cui pietra frantumata, granito, basalto, minerale di ferro, carbone, aggregati minerali e scorie metallurgiche. È ampiamente utilizzato prima di frantoi a mascelle primari, frantoi a cono e vagli vibranti a più piani.

Personalizziamo la larghezza, la lunghezza, lo spessore del rivestimento e il tipo di montaggio della canaletta per adattarli alla densità del materiale, alla dimensione massima dei pezzi e alla capacità richiesta in tonnellate all'ora.

Considerazioni finali

Un alimentatore vibrante ben progettato è molto più di un semplice scivolo per materiali. La sua strategia di rivestimento determina direttamente i tempi di attività dell'impianto, il budget dei pezzi di ricambio e la stabilità complessiva della produzione. Il design a zone divise con rivestimento indurito più acciaio antiusura offre una durata bilanciata e un'efficienza dei costi per i compiti di alimentazione abrasiva.

Se state valutando un alimentatore vibrante a canaletta per la vostra linea di frantumazione o lavorazione dei minerali, contattate VRV per disegni tecnici, raccomandazioni sul layout dei rivestimenti e un preventivo su misura per le vostre condizioni di materiale.
