Come tipo di alimentatore di materiali sfusi, il alimentatore vibrante è ampiamente utilizzato in settori quali quello alimentare, minerario, del carbone e dei materiali da costruzione per il trasporto di materie prime sfuse grazie ai suoi vantaggi quali elevata efficienza, bassa rumorosità, anti-intasamento, ampiezza/frequenza regolabile e assenza di manutenzione.

Per migliorare l'efficienza produttiva di uno stabilimento che utilizza un alimentatore vibrante, è innanzitutto necessario comprenderne la struttura. Dopo aver definito con chiarezza le nostre esigenze, possiamo ottenere un alimentatore vibrante personalizzato.

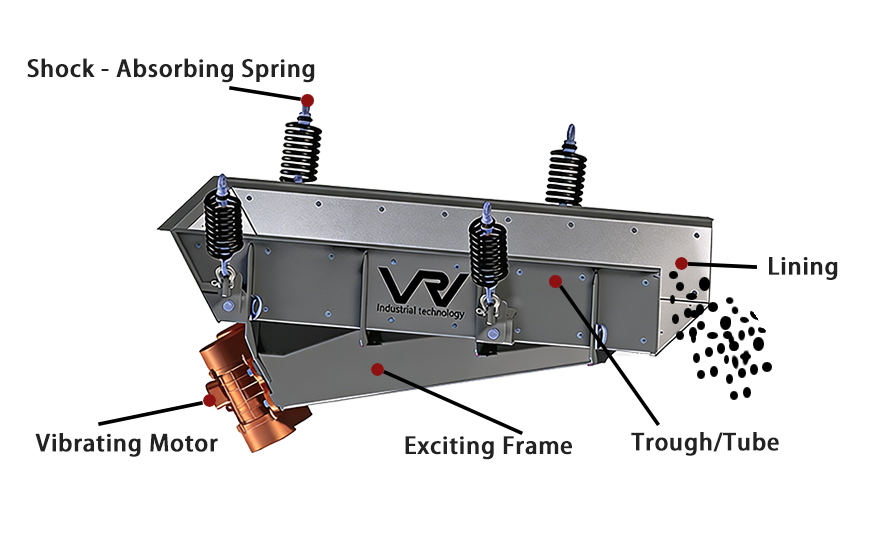

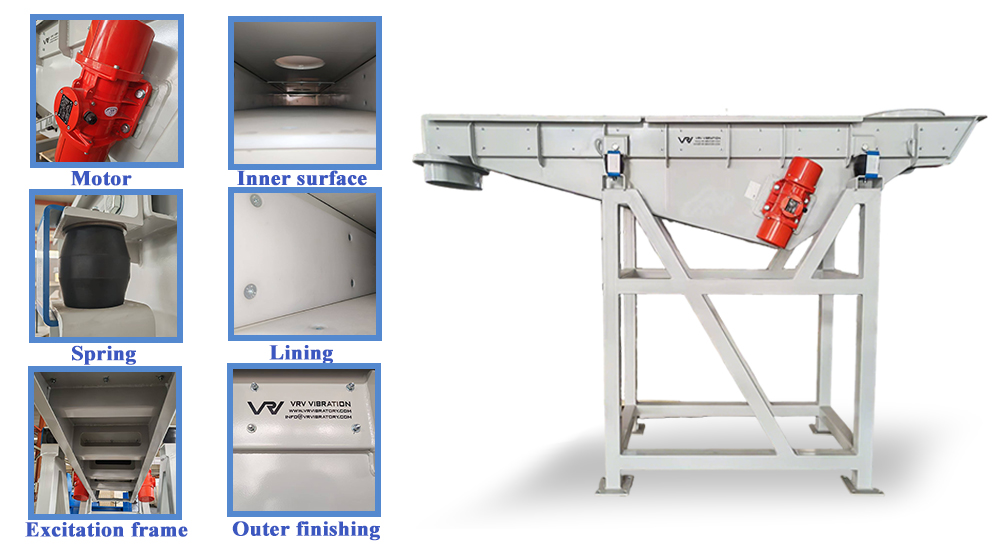

La struttura dell'alimentatore vibrante è molto semplice, composta principalmente da un motore vibrante, un canale/tubo di trasporto, un telaio vibrante-eccitatore, supporti, molle, rivestimenti, ecc. Per determinare se un alimentatore vibrante è di buona qualità, la cosa più importante è considerare la selezione e la progettazione del motore vibrante e del telaio vibrante-eccitatore. Il produttore dell'alimentatore vibrante deve effettuare calcoli in base a parametri quali la capacità di movimentazione, la densità apparente e le dimensioni dei materiali sfusi per selezionare un motore vibrante adatto e progettare l'angolo, la lunghezza, ecc. del telaio vibrante-eccitatore.

Motore vibrante

Il motore vibrante è il cuore pulsante dell'alimentatore vibrante. Solitamente adotta una struttura a blocco eccentrico con doppio albero di uscita. Regolando l'angolo tra i blocchi eccentrici, è possibile modificare l'entità della forza di eccitazione. Dopo l'accensione, aziona l'apparecchiatura per generare vibrazioni direzionali, spingendo così i materiali ad avanzare lungo la vasca. La velocità di rotazione e i parametri della forza di eccitazione determinano direttamente l'efficienza di trasporto e la stabilità dell'ampiezza dell'alimentatore.

Canaletta/tubo di trasporto

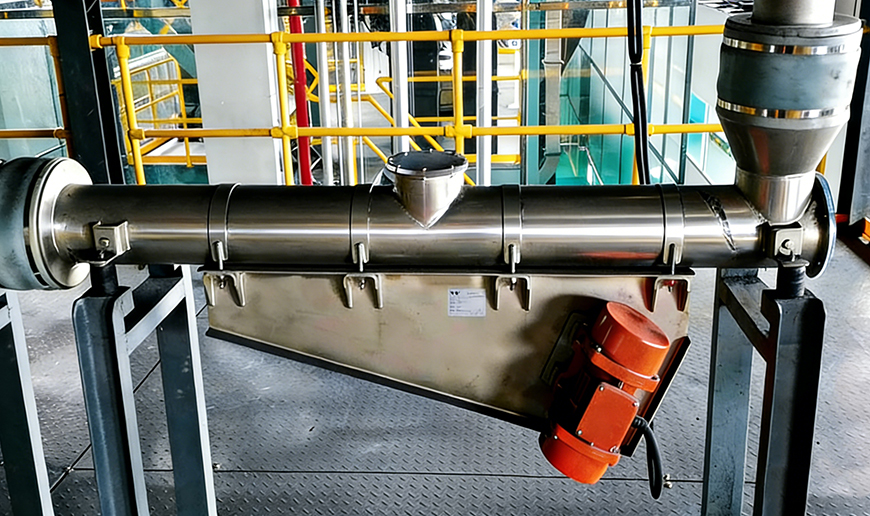

La vasca di trasporto (o tubo di trasporto) è il canale di trasporto e trasporto del materiale dell'alimentatore vibrante. Il corpo della vasca ha solitamente una struttura a forma di vasca o a piastra, mentre i tubi sono adatti per il trasporto chiuso di polveri e piccole particelle. La sua forma, lunghezza e angolo di inclinazione devono essere progettati in base alle caratteristiche del materiale e ai requisiti di trasporto. Durante il funzionamento, si muove alternativamente con il sistema vibrante e realizza un trasporto continuo mediante lancio o scorrimento dei materiali. Alcuni corpi della vasca sono progettati per essere segmentati per facilitare l'installazione e la manutenzione.

Vibrazione - Telaio eccitante

Il telaio vibrante-eccitatore è il componente di trasmissione della forza e di collegamento dell'alimentatore vibrante. È generalmente collegato rigidamente al motore vibrante e alla vasca di trasporto. La sua funzione è quella di trasmettere uniformemente la forza di eccitazione generata dal motore vibrante a tutte le parti della vasca di trasporto, garantendo che l'intero corpo della vasca vibri in modo sincrono ed evitando la concentrazione di sollecitazioni locali. Allo stesso tempo, può anche svolgere un ruolo nel fissaggio del motore vibrante, garantendo la stabilità di installazione del motore in condizioni di vibrazione ad alta frequenza.

Supporto

Il supporto è la base di supporto e installazione dell'alimentatore vibrante. Viene utilizzato principalmente per fissare l'attrezzatura alla base o al telaio. La sua forma strutturale deve essere adeguata al peso complessivo e alle caratteristiche di vibrazione dell'alimentatore. Solitamente è progettato come una struttura in acciaio saldato o fuso, con resistenza e rigidità sufficienti a sopportare il carico dinamico durante il funzionamento dell'attrezzatura. Alcuni supporti possono anche regolare l'altezza e l'angolo di inclinazione per soddisfare diverse esigenze di installazione e trasporto.

Primavera

La molla è un componente chiave per l'isolamento e l'ammortizzazione delle vibrazioni dell'alimentatore vibrante. Viene installata tra il supporto e il telaio di eccitazione delle vibrazioni (o canale di trasporto) e si suddivide principalmente in molle a spirale e molle in gomma. Durante il funzionamento, la molla non solo supporta il peso proprio dell'attrezzatura, ma assorbe anche l'energia delle vibrazioni, riduce la trasmissione delle vibrazioni dell'attrezzatura alle fondamenta, previene la formazione di risonanza e, allo stesso tempo, attraverso la propria deformazione elastica, contribuisce a mantenere stabile l'ampiezza del sistema di vibrazione.

Fodera

Il rivestimento è un componente protettivo e resistente all'usura applicato sulla parete interna della vasca di trasporto. I suoi materiali sono principalmente lamiere di acciaio antiusura, poliuretano, gomma e altri materiali resistenti all'usura e agli urti. La sua funzione è quella di proteggere il corpo della vasca di trasporto dall'abrasione diretta e dall'usura dei materiali, prolungandone la durata utile. Inoltre, i rivestimenti di diversi materiali possono anche regolare il coefficiente di attrito tra i materiali e il corpo della vasca, ottimizzare la velocità e la fluidità di trasporto dei materiali ed evitare che aderiscano alle pareti della vasca.
